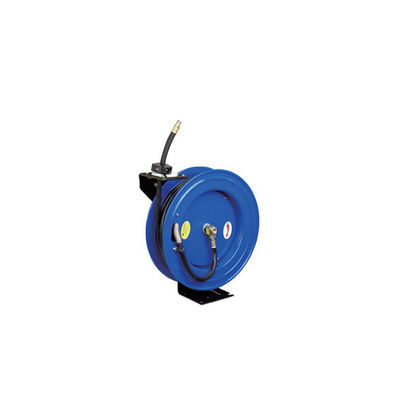

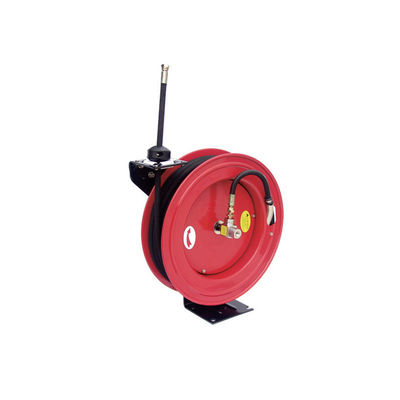

Cuộn ống khí có thể thu vào tự động dòng YEEDA YD53
Cuộn ống dẫn khí có thể thu vào tự động cấp chuyên nghiệp với chiều dài ống 10-30m và áp suất làm việc 20-30Bar, được thiết kế cho các xưởng, nhà máy và trung tâm dịch vụ.
Thông số sản phẩm
1. Tóm tắt thông số cụ thể của từng mô hình
| Sê-ri (Số mẫu Nhóm) |
Người mẫu |
Vật liệu ống |
ID ống |
Chiều dài ống |
Áp suất làm việc |
Kích thước kết nối |
Ứng dụng chính |
| Tự động tua lại tiết kiệm DIY (310) |
YD53-001 |
Ống linh hoạt của Đức |
1/4" |
10m |
30 thanh |
1/4" |
Home DIY, dụng cụ khí nén xưởng nhỏ |
| YD53-002 |
Ống linh hoạt của Đức |
3/8" |
8m |
30 thanh |
3/8" |
Rửa trôi quy mô nhỏ, sử dụng trong công nghiệp nhẹ |
| YD53-003 |
Ống linh hoạt của Đức |
3/8" |
10m |
30 thanh |
3/8" |
Hoạt động của công cụ khí nén di động |
| Tự động tua lại khí nén (320) |
YD53-004 |
Ống linh hoạt của Đức |
1/4" |
15m |
30 thanh |
1/4" |
Dịch vụ hàng không xưởng hạng trung, bảo trì đội tàu |
| YD53-005 |
Ống linh hoạt của Đức |
3/8" |
15m |
30 thanh |
3/8" |
Nhiệm vụ bôi trơn, sửa chữa nhà máy sản xuất |
| YD53-006 |
Ống linh hoạt của Đức |
1/2" |
10m |
30 thanh |
1/2" |
Dụng cụ rửa sạch hạng nặng, dụng cụ sử dụng khí có lưu lượng cao |
| YD53-007 |
Ống linh hoạt của Đức |
1/2" |
12m |
30 thanh |
1/2" |
Phân phối không khí cơ sở công nghiệp |
| Tự động có thể thu vào (330) |
YD53-008 |
Ống cao su lai |
3/8" |
20m |
20 thanh |
3/8" |
Cung cấp, bảo trì không khí trên cao cho nhà xưởng lớn |
| YD53-009 |
Ống cao su lai |
1/2" |
15m |
20 thanh |
1/2" |
Trung tâm dịch vụ ô tô, sửa chữa ô tô |
| YD53-010 |
Ống cao su lai |
3/8" |
30m |
20 thanh |
3/8" |
Dịch vụ hàng không toàn kho, dụng cụ đường dài |
| YD53-011 |
Ống cao su lai |
1/2" |
20m |
20 thanh |
1/2" |
Bảo trì công nghiệp nặng, rửa trôi quy mô lớn |
2. Thông số kỹ thuật kết cấu phổ quát
| Danh mục tính năng |
Thông số kỹ thuật cụ thể |
| Vật liệu xây dựng |
Thép chịu lực chuyên nghiệp (khung cuộn, chân đế, trụ đỡ); Trục thép đặc 1" |
| Hoàn thành |
Lớp sơn tĩnh điện CPC độc quyền bền bỉ (chống gỉ, chống ăn mòn dầu, nước và bụi công nghiệp) |
| Thiết kế đĩa |
Đĩa được quay và ghim bằng robot bằng máy CNC với các cạnh được cuộn (tăng cường độ bền, an toàn và độ bền) |
| Tùy chọn lắp đặt |
Cánh tay dẫn hướng có thể điều chỉnh để lắp băng ghế, tường, trần và xe (tiết kiệm không gian, bố trí nơi làm việc linh hoạt) |
| Xoay & Ổn định |
Đế thép nguyên khối khổ lớn 1/4" + trụ đỡ (độ ổn định tối đa); vòng bi chính xác được bôi trơn (xoay trục trơn tru) |
| Chức năng cốt lõi |
Tự động thu vào/cuộn lại (loại bỏ tình trạng rối ống; dễ dàng cất giữ sau khi sử dụng) |
Chi tiết sản phẩm
Cuộn ống khí có thể thu vào tự động dòng YEEDA YD53 giải quyết những thách thức chính về quản lý ống khí: ống bị rối, tầm với hạn chế, độ bền kém và không gian làm việc vô tổ chức. Với3 series dành cho nhu cầu đa dạng + kết cấu thép chịu lực + thiết kế nhiều giá đỡlà điểm mạnh cốt lõi, chúng xác định lại tính hiệu quả cho các nhiệm vụ liên quan đến không khí trong các ngành.
1. Dòng 3: Phù hợp với mọi nhu cầu
- Dòng 310 (Tự làm tiết kiệm): Lý tưởng cho những người tự làm tại nhà và xưởng nhỏ với chiều dài ống từ ngắn đến trung bình (8-10m), áp suất 30 Bar và ống mềm của Đức cho các công việc nhẹ như tua vít bằng khí nén hoặc rửa sạch nhỏ.
- Dòng 320 (Công nghiệp khí nén): Được thiết kế để sử dụng trong công nghiệp từ trung bình đến nặng với chiều dài ống 15m, áp suất 30 Bar và ống bền của Đức để bôi trơn nhà máy sản xuất, bảo trì đội xe và vận hành dụng cụ hạng nặng.
- Dòng 330 (Có thể thu vào hạng nặng): Được chế tạo để sử dụng trong công nghiệp và thương mại quy mô lớn với các ống cực dài (15-30m), ống cao su lai (độ linh hoạt và chống mài mòn vượt trội) và áp suất 20 Bar cho các dịch vụ hàng không toàn kho, trung tâm ô tô và bảo trì hạng nặng.
2. Độ bền chịu tải nặng: Được thiết kế để tồn tại lâu dài
- Thép xây dựng & sơn phủ CPC: Khung thép chịu lực, trục đặc 1" và lớp sơn tĩnh điện CPC chống gỉ, va đập và mài mòn trong công nghiệp—tuổi thọ sử dụng trên 8 năm, gấp đôi so với cuộn nhựa. Đĩa quay CNC có cạnh cuộn giúp ngăn ngừa hư hỏng ống và đảm bảo an toàn cho người vận hành.
- Vòng bi chính xác & Đế ổn định: Vòng bi chính xác được bôi trơn cho phép cuộn quay trơn tru (không bị kẹt), trong khi đế thép nguyên khối và trụ đỡ giữ cho cuộn ổn định trong quá trình sử dụng—ngay cả khi ống được kéo dài hoàn toàn.
3. Gắn linh hoạt & Tự động tua lại: Định nghĩa lại sự tiện lợi
- Tùy chọn nhiều ngàm: Cánh tay dẫn hướng có thể điều chỉnh phù hợp với băng ghế, tường, trần nhà hoặc giá đỡ trên xe, tiết kiệm 50% không gian làm việc so với cuộn đứng trên sàn. Việc lắp trần giữ cho ống cách xa mặt đất, tránh nguy cơ vấp ngã.
- Thiết kế tự động thu vào/có thể thu lại: Loại bỏ việc cuộn ống thủ công—sau khi sử dụng, ống tự động rút vào cuộn, giảm 40% thời gian thiết lập/dọn dẹp. Ngăn ngừa tình trạng rối ống và kéo dài tuổi thọ của ống.
Kịch bản ứng dụng
1. Trung tâm dịch vụ ô tô (YD53-009, dòng 330)
Yêu cầu kịch bản: Một trung tâm sửa chữa ô tô phục vụ 20 ô tô mỗi ngày, sử dụng các công cụ khí nén (cờ lê, máy khoan tác động) và thiết bị rửa sạch. Trung tâm cần các ống dài, bền và luôn ngăn nắp.
Quy trình vận hành:
- Lắp đặt: Gắn YD53-009 (ống cao su hybrid 15m, 1/2" ID) lên trần phía trên mỗi khoang sửa chữa; kết nối với hệ thống khí nén của trung tâm
- Sử dụng: Kéo dài ống 15m để tiếp cận bất kỳ bộ phận nào của ô tô (ví dụ: gầm xe để rửa sạch, khoang động cơ để đựng dụng cụ khí nén); chức năng tự động rút ống lại sau khi sử dụng
- Hiệu quả: 20 xe được bảo dưỡng trong ~4 giờ; không có ống bị rối hoặc có nguy cơ vấp ngã; ống cao su lai chống vết dầu và mài mòn
- Độ bền: Cuộn thép được phủ CPC chịu được tác động hàng ngày từ các dụng cụ và bộ phận của xe
Tác dụng: Tầm xa phù hợp với khoang sửa chữa; tự động rút lại tiết kiệm thời gian; độ bền phù hợp với các trung tâm bận rộn.
2. Bôi trơn nhà máy sản xuất (YD53-005, dòng 320)
Yêu cầu kịch bản: Một nhà máy bôi trơn 15 máy công nghiệp hàng ngày bằng dụng cụ bôi trơn bằng khí nén. Các máy đặt cách nhau 10-12m, đòi hỏi tầm với của ống mềm linh hoạt.
Quy trình vận hành:
- Lắp đặt: Lắp đặt YD53-005 (ống mềm 15m của Đức, 3/8" ID) trên tường giữa các khoang máy; nối với nguồn cấp khí của nhà máy
- Bôi trơn: Kéo dài ống 15m đến các điểm bôi trơn của từng máy; Áp suất 30 Bar cung cấp năng lượng cho công cụ bôi trơn bằng khí nén
- Tổ chức: Tự động tua lại giữ ống khỏi sàn nhà máy, tránh hư hỏng từ máy móc hoặc xe đẩy
- Độ tin cậy: Đế thép và vòng bi chính xác đảm bảo vận hành ổn định—không có thời gian ngừng hoạt động do kẹt cuộn
Tác dụng: Tầm xa bao phủ khoang máy; tự động tua lại duy trì tổ chức; kiểu dáng công nghiệp phù hợp với điều kiện nhà xưởng.
3. Xưởng DIY tại nhà (YD53-001, Dòng 310)
Yêu cầu kịch bản: Một người đam mê DIY tại nhà sử dụng các dụng cụ khí nén (súng bắn đinh, máy chà nhám) và các dụng cụ tẩy rửa nhỏ. Xưởng có không gian hạn chế và cần một cuộn ống nhỏ gọn, dễ sử dụng.
Quy trình vận hành:
- Cài đặt: Gắn YD53-001 (ống mềm 10m của Đức, 1/4" ID) trên bàn làm việc; kết nối với máy nén khí di động
- Nhiệm vụ DIY: Kéo dài ống 10m để sử dụng súng bắn đinh để chế biến gỗ hoặc các dụng cụ rửa trôi nhỏ để làm sạch; vòi nhẹ dễ dàng cơ động
- Bảo quản: Tự động rút ống vào cuộn sau khi sử dụng, tiết kiệm không gian trong xưởng nhỏ
- Tiện lợi: Áp suất 30 Bar xử lý tất cả các dụng cụ DIY nhẹ và ống mềm của Đức đủ linh hoạt cho không gian chật hẹp
Tác dụng: Thiết kế nhỏ gọn phù hợp với nhà xưởng nhỏ; dễ sử dụng phù hợp với các công việc DIY; tự động tua lại tiết kiệm không gian lưu trữ.
Câu hỏi thường gặp
Câu hỏi 1: Ống rút không đều hoặc bị kẹt. Làm thế nào để khắc phục điều này?
Trả lời 1: Lực rút không đều thường là do ống bị xoắn hoặc có mảnh vụn. Giải pháp:
- Làm thẳng ống: Trước khi rút lại, hãy kéo dài ống hoàn toàn để loại bỏ các vòng xoắn—xoắn gây kẹt ống.
- Làm sạch rãnh cuộn: Lau sạch đường bên trong của trục quay bằng vải khô để loại bỏ bụi, dầu hoặc mảnh vụn (khối tích tụ có khả năng rút trơn tru)
- Bôi trơn vòng bi: Bôi một lượng nhỏ chất bôi trơn gốc lithium vào vòng bi chính xác hàng quý—vòng bi khô làm tăng ma sát và gây dính
Các bước này khôi phục tính năng tự động rút lại trơn tru.
Câu hỏi 2: Dòng 330 (ống cao su lai) có thể sử dụng ngoài trời được không?
A2: Có, nhưng có biện pháp phòng ngừa. Ống cao su lai chống lại thời tiết ôn hòa (mưa, tuyết nhẹ) và sự thay đổi nhiệt độ (-10oC ~ +60oC), khiến nó phù hợp với các khu vực ngoài trời có mái che (ví dụ: cửa gara, nhà xưởng có mái che). Tuy nhiên:
- Tránh ánh nắng trực tiếp: Tiếp xúc với tia cực tím kéo dài có thể làm giảm chất lượng cao su theo thời gian—hãy sử dụng tấm che tia cực tím nếu lắp ngoài trời
- Ngăn ngừa đóng băng: Xả ống khí nén ở nhiệt độ dưới 0oC—độ ẩm đóng băng có thể làm hỏng ống và cuộn
- Tránh tiếp xúc với hóa chất: Giữ ống tránh xa các hóa chất mạnh (ví dụ: chất tẩy rửa công nghiệp) có thể làm hỏng cao su
Câu 3: Kết nối bị rò rỉ khí. Vấn đề là gì?
Câu trả lời 3: Rò rỉ khí tại các kết nối là do các khớp nối bị lỏng hoặc vòng đệm bị mòn. Sửa lỗi:
- Thắt chặt kết nối: Sử dụng cờ lê để siết nhẹ các đầu nối đầu vào/đầu ra của ống (vặn quá chặt có thể làm hỏng ren)
- Thay thế con dấu: Kiểm tra các vòng chữ O bằng cao su bên trong các kết nối—nếu bị nứt hoặc mòn, hãy thay thế chúng bằng các vòng chữ O do nhà sản xuất cung cấp (các vòng đệm bị mòn là nguyên nhân gây rò rỉ phổ biến nhất)
- Kiểm tra chủ đề: Đảm bảo các ren kết nối không bị tuột—các ren bị bong ra sẽ ngăn cản việc bịt kín; thay thế khớp nối nếu ren bị hỏng
Q4: Làm thế nào để chọn đúng mẫu cho nhu cầu của tôi?
A4: Lựa chọn dựa trên loại nhiệm vụ, chiều dài ống và áp suất:
- Tự làm/Sử dụng tại nhà: Chọn Dòng 310 (YD53-001/002/003)—ống ngắn (8-10m), áp suất 30 Bar và thiết kế gọn nhẹ cho các dụng cụ nhẹ
- Sử dụng công nghiệp trung bình: Chọn dòng 320 (YD53-004/005/006/007)—Ống 15m, áp suất 30 Bar và ống bền của Đức để sản xuất hoặc bảo trì đội xe
- Sử dụng hạng nặng/thương mại: Chọn Dòng 330 (YD53-008/009/010/011)—ống cực dài (15-30m), ống cao su lai và áp suất 20 Bar cho trung tâm ô tô hoặc nhà kho lớn
Ngoài ra, hãy khớp ID ống với nhu cầu luồng không khí của dụng cụ của bạn (1/4" đối với dụng cụ nhỏ, 1/2" đối với dụng cụ có lưu lượng cao).
