14 cái Thanh loại dài Công cụ kéo trung tâm vòng bi bánh xe hàm

Mô tả sản phẩm

14 Cái 2 Kích thước Vòng bi phân cách Vòng bi Loại bỏ Bộ kéo

Ròng rọc bánh răng hàm dài loại 2 "3" Splitter

Đặc trưng:

• Các dải phân cách mang 2 inch và 3 inch.
• Thả rèn và xử lý nhiệt.
• Dụng cụ tách được sử dụng với thanh kéo và chân cho nhiều công việc kéo khác nhau
• Thanh ngang của bộ kéo 5 "" với vít buộc 6-1 / 4 "" hoặc từng bộ phân cách ổ trục cũng có thể được sử dụng riêng biệt hoặc kết hợp với các bộ kéo hoặc dụng cụ khác.

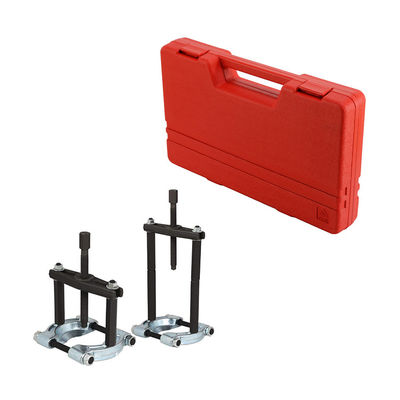

• Hộp khuôn thổi để bảo quản.

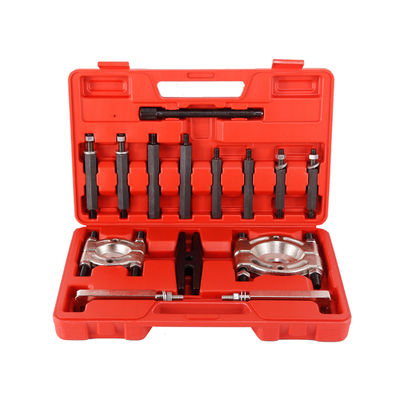

Gói bao gồm (14 chiếc):

• Thả xây dựng rèn

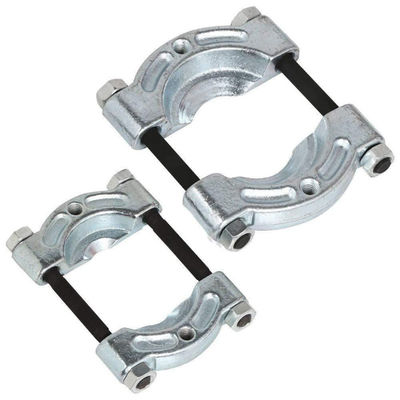

• Hai hàm tách bạc đạn (Bộ chia) - 2 "" & 3 ""
• Chân mở rộng: 5 "" - 4pcs
• Chân mở rộng: 4 "" - 4pcs
• Bộ điều hợp trung tâm ách: 6 "" - 1 chiếc
• Thanh đầu kéo: 6.9 ”- 1 chiếc
• Móc: 2 cái
• Buộc vít
• Thông số kỹ thuật:
• Vật chất: Thép, Sắt, Nhựa
• Kích thước tổng thể: 14,5 x 9,4 x 2,4 "" (LxWxH)
• GW: 12,98 Lb
• Số lượng: 14 CÁI

Hướng dẫn sử dụng:
Các Biện pháp Phòng ngừa Lắp ráp

• 1. Chỉ lắp ráp theo các hướng dẫn này.Lắp ráp không đúng cách có thể tạo ra các mối nguy hiểm.
• 2. Mang kính bảo hộ được ANSI phê chuẩn và găng tay làm việc hạng nặng trong quá trình lắp ráp.
• 3. Giữ khu vực lắp ráp sạch sẽ và đủ ánh sáng.
• 4. Giữ người ngoài cuộc ra khỏi khu vực trong quá trình lắp ráp.
• 5. Không tập hợp khi mệt mỏi hoặc khi bị ảnh hưởng của rượu, ma túy hoặc thuốc.

Các biện pháp phòng ngừa an toàn cụ thể

• 1. Đảm bảo rằng các hàm phân cách được đặt đều giữa các nửa ổ trục trước khi cố gắng tách.
• 2. Vít chì (5) phải được đặt chính giữa trục nơi ổ trục đang được kéo để tránh làm hỏng trục hoặc vỏ ổ trục.
• 3. Tránh kẹp hoặc cạo trục ổ trục bằng cách đặt các Hàm xung quanh vỏ ổ trục một cách an toàn (và vuông vắn).
• 4. Cẩn thận khi tháo Vít Chì khỏi Vỏ để tránh làm hỏng ren.Nạy lên từ các đầu của Vít chì.

Hướng dẫn vận hành
Kéo vòng bi ra khỏi trục

• 1. Chọn kích thước thích hợp Hàm tách vòng bi (2 hoặc 14) cho kích thước vòng bi (2,2 "~ 3" hoặc 2 ") được tháo ra khỏi trục.

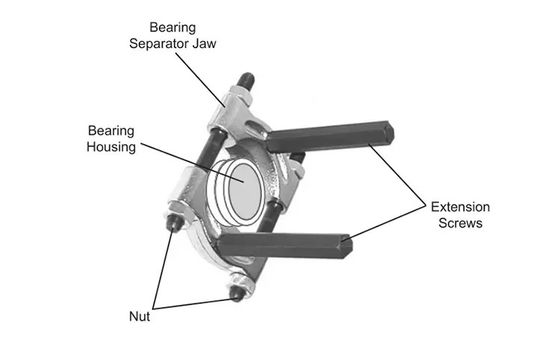

• 2. Nới lỏng các núm hàm phân tách (3) đủ để cho phép các hàm bắt vào phía sau vỏ ổ trục.
• 3. Sử dụng cờ lê (không bao gồm), bắt đầu siết đều các đai ốc cho đến khi các đai ốc được đặt chắc chắn phía sau vỏ ổ trục.

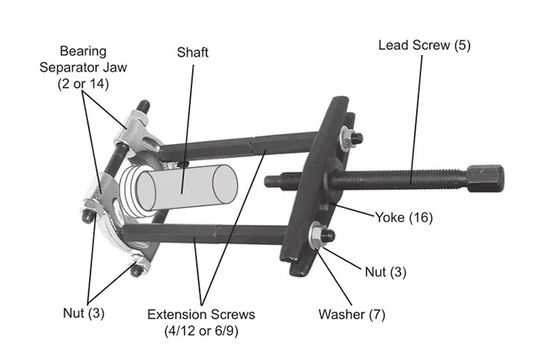

• 4. Vặn cả hai Vít mở rộng có cùng chiều dài (4/12 hoặc 6/9) vào Bộ phân cách vòng bi

Hàm như hình bên dưới.
LƯU Ý: Không sử dụng Vít mở rộng có độ dài khác nhau.

• 5. Đặt Chốt 6 inch (16) lên trên các Vít mở rộng và cố định chặt bằng Vòng đệm (7) và Đai ốc (3).
• 6. Vít Vít Chì (5) vào Yếm cho đến khi nó chạm vào tâm trục nơi lắp các ổ trục.
• 7. Sử dụng cờ lê, xoay Vít chì theo chiều kim đồng hồ cho đến khi vỏ ổ trục bắt đầu di chuyển khỏi trục.
• 8. Tiếp tục quay Vít chì cho đến khi vỏ ổ trục ra khỏi trục.
• 9. Tháo Vít chì bằng cách xoay ngược chiều kim đồng hồ.
• 10. Tháo vỏ ổ trục.
